引言: 不要忘了自己的初心

为什么有保护模式

实模式不安全, 真实的物理地址随便访问, 用户进程想让想指向哪片内存就去哪. 访问内存区域也非常麻烦, 超过64kb就要切换段基址, 一次只能运行一个程序…

从16位到32位的硬件演进

保护模式其实是随着新硬件的发展而提出的新模式，主要体现在从16位处理器到32位处理器的跃迁：

  • 处理器位数提升: 从8086的16位发展到80386的32位
  • 寻址能力扩展: 从1MB扩展到4GB的内存寻址空间
  • 寄存器扩展: 通用寄存器从16位扩展到32位 (如AX→EAX)

寻址模式的根本变化

保护模式下的寻址发生了很大的区别：

  1. 摆脱段基址左移: 不再需要实模式下的"段基址×16+偏移"这种移位方法
  2. 平坦内存模型: 可以实现真正的线性地址空间，内存访问更加直观
  3. 灵活的基址寄存器: 可以用任意通用寄存器作为基址寄存器

指令兼容性问题

由于模式的切换，对应的机器码和指令也有一些兼容问题：

  • 16位与32位指令: 需要考虑16位和32位的命令翻译
  • 常见指令影响: mul、div、push等指令在不同模式下的行为可能不同
  • 模式反转: 在实模式下使用eax(32位寄存器)会触发保护模式运行

全局描述符表

保护模式最重要的就是全局描述符表(GDT), 因为段的信息增加了很多, 需要提前把段定义好才能使用。就像家庭成员需要上户口一样，在户口簿上登记过才算合法。

GDT的核心作用

重点在于如何定义好GDT和进入保护模式，这样才能平坦地访问内存。

为了解决实模式存在的问题:

  1. 用户程序可以破坏存储代码的内存区域 -> 添加内存段
  2. 用户程序和系统程序的同一级别 -> 添加特权级
  3. 限制访问内存的范围 -> 增加约束条件

段描述符结构

这些描述内存段的属性被定义到了一个叫段描述符的结构里，占8个字节，可以参考这个链接里的讲解GDT

一个段描述符只用来定义（描述）一个内存段。代码段要占用一个段描述符、数据段和栈段等，多个内存段也要各自占用一个段描述符，这些描述符放在哪里呢？答案是放在全局描述符表。

GDT的重要特性

  1. 存储位置: GDT存在内存里，有一个专门的寄存器GDTR指向它，存储它的内存地址和界限，这是个48位寄存器
  2. 访问方式: 对于GDTR的访问需要lgdt指令，lgdt的指令格式是：lgdt 48位内存数据
  3. 容量限制: GDT中可容纳8192个段或门
  4. 第0个描述符: GDT的第0个描述符是不可用的，这是为了防止忘记初始化选择子的问题 —— 当选择子为0时，会触发异常，这是一种安全机制

段选择子

段寄存器在保护模式下，变成了段选择子，详细结构见p167。段选择子不再直接存储段基址，而是作为索引指向GDT中的具体段描述符。

特权级保护机制

同时进入保护模式后，考虑了一些特权级的问题，让程序更加安全：

  • 4个特权级: Ring0(内核级) 到 Ring3(用户级)
  • 特权级检查: CPU会自动检查代码段、数据段的访问权限
  • 安全隔离: 低特权级程序无法直接访问高特权级的内存段
  • 系统调用: 提供了安全的特权级切换机制

打开A20地址线

打开A20地址线其实就是，打开第21条地址线，不在回绕，让访存地址从 1MB 到 4GB（20位到32位）
使用固定的汇编代码即可

打开PE (Protection Enable)

PE位是CR0控制寄存器的第0位，也叫保护使能位。这是真正进入保护模式的开关。

CR0寄存器简介

CR0是32位的控制寄存器，包含了系统控制标志：

  • PE位(第0位): Protection Enable，保护模式使能位
  • 当PE=0: CPU工作在实模式
  • 当PE=1: CPU工作在保护模式

进入保护模式的完整步骤

要成功进入保护模式，必须按以下顺序执行：

  1. 准备GDT: 在内存中构建全局描述符表
  2. 加载GDTR: 使用lgdt指令加载GDT的地址和界限
  3. 打开A20地址线: 启用21位地址线，突破1MB限制
  4. 设置PE位: 将CR0寄存器的PE位设置为1
  5. 跳转刷新: 使用远跳转指令刷新指令流水线

关键汇编代码示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
; 1. 加载GDT
lgdt [gdt_ptr]

; 2. 打开A20地址线 (具体实现略)
; ...

; 3. 设置CR0的PE位
mov eax, cr0
or eax, 0x00000001    ; 设置PE位为1
mov cr0, eax

; 4. 远跳转进入保护模式并刷新流水线
jmp dword SELECTOR_CODE:p_mode_start

[bits 32]              ; 从这里开始是32位代码
p_mode_start:
    ; 现在已经在保护模式中了
    ; 需要重新设置段寄存器
    mov ax, SELECTOR_DATA
    mov ds, ax
    mov es, ax
    mov fs, ax
    mov gs, ax
    mov ss, ax

注意事项

  • 顺序很重要: 必须先准备好GDT再设置PE位
  • 远跳转必需: 用于刷新CPU的指令预取队列
  • 段寄存器重设: 进入保护模式后必须重新加载所有段寄存器
  • 不可逆转: 一旦进入保护模式，返回实模式需要复杂的步骤

通过以上步骤，CPU就从16位实模式成功切换到32位保护模式，可以享受4GB地址空间和内存保护机制带来的好处。

代码实践

boot.inc

参考一些网上的资料，但是他们的 boot.inc 有部分错误，我的是完全正确的, 注意这个显存段起始位置0xb8000 的高8位也就是 16～23位是0x0b 不是 00

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
;---------------loader and kernel---------------
LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x2

;---------------GDT 描述符属性------------------
DESC_G_4K       equ     1_00000000000000000000000b      ;颗粒度：4K
DESC_D_32       equ     1_0000000000000000000000b       ;操作数和地址大小：32位
DESC_L          equ     0_000000000000000000000b        ;是否是64位代码段：否
DESC_AVL        equ     0_00000000000000000000b         ;不用此位，暂设置为：0
DESC_LIMIT_CODE2 equ    1111_0000000000000000b          ;段界限19-16位
DESC_LIMIT_DATA2 equ    DESC_LIMIT_CODE2                ;段界限19-16位
DESC_LIMIT_VIDEO2 equ   0000_000000000000000b           ;？？？？？
DESC_P          equ     1_000000000000000b              ;表示段存在
DESC_DPL_0      equ     00_0000000000000b               ;特权级：0
DESC_DPL_1      equ     01_0000000000000b               ;特权级：1
DESC_DPL_2      equ     10_0000000000000b               ;特权级：2
DESC_DPL_3      equ     11_0000000000000b               ;特权级：3
DESC_S_CODE     equ     1_000000000000b                 ;表示非系统段
DESC_S_DATA     equ     DESC_S_CODE                     ;同上
DESC_S_SYS      equ     0_000000000000b                 ;表示系统段
DESC_TYPE_CODE  equ     1000_00000000b                  ;Type字段-代码段：x=1,c=0,r=0,a=0
DESC_TYPE_DATA  equ     0010_00000000b                  ;Type字段-数据段：x=0,e=0,w=1,a=0

; 这里是段描述符中高32位
DESC_CODE_HIGH4 equ     (0x00<<24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE + 0x00
DESC_DATA_HIGH4 equ     (0x00<<24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x00
DESC_VIDEO_HIGH4 equ   (0x00<<24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x0B

;--------------选择子 属性-------------------
RPL0    equ     00b
RPL1    equ     01b
RPL2    equ     10b
RPL3    equ     11b
TI_GDT  equ     000b
TI_LDT  equ     100b

mbr

下面是熟悉的mbr 代码主要功能就是加载loader从硬盘到内存，注意我们的loader 变大，所以要加载4个扇区

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
;主引导程序
;-----------------------------------------------------
%include "boot.inc"			;包含boot.inc文件，里面有一些常用的函数
SECTION MBR vstart=0x7c00			;告诉编译器，起始地址是0x7c00
	mov ax,cs				;因为BIOS执行完毕后cs:ip为0x0:0x7c00,所以用cs初始化各寄存器(此时cs=0)
	mov ds,ax				;ds、es、ss、fs不能给立即数初始化，需要用ax寄存器初始化
	mov es,ax
	mov ss,ax
	mov fs,ax
	mov sp,0x7c00				;初始化堆栈指针，因为目前0x7c00以下的内存暂时可用
	mov ax,0xb800				;设置显存段地址
	mov gs,ax

;清屏利用0x06号功能，上卷全部行，则可清屏
;-----------------------------------------------------
;INT 0x10	功能号:0x06		功能描述:上卷窗口
;-----------------------------------------------------
;输入:
;AH	功能号= 0x06
;AL = 上卷行数（如果为0，表示全部）
;BH = 上卷行属性
;(CL,CH) = 窗口左上角的（X,Y）位置
;(DL,DH) = 窗口右下角的（X,Y）位置
;无返回值:

	mov ax,0x600			;上卷行数:全部	功能号:06
	mov bx,0x700			;上卷属性
	mov cx,0			;左上角:(0，0)
	mov dx,0x184f			;右下角:(80,25)
					;VGA文本模式中，一行只能容纳80字节，共25行
					;下标从0开始，所以0x18=24，0x4f=79
	int 0x10			;int 0x10


; 输出背景色绿色, 前景色红色, 并且跳动的字符串"1 MBR"

	mov byte [gs:0x00], '1'
	mov byte [gs:0x01], 0xA4		;设置背景色为绿色闪烁,前景色为红色

	mov byte [gs:0x02], ' '
	mov byte [gs:0x03], 0xA4

	mov byte [gs:0x04], 'M'
	mov byte [gs:0x05], 0xA4

	mov byte [gs:0x06], 'B'
	mov byte [gs:0x07], 0xA4

	mov byte [gs:0x08], 'R'
	mov byte [gs:0x09], 0xA4

;--------------------------------------------------------------------------


	mov eax ,LOADER_START_SECTOR    ;起始扇区lba地址
	mov bx  ,LOADER_BASE_ADDR       ;写入的地址
	mov cx  ,4                      ;待读入的扇区数
	call rd_disk_m_16               ;以下读取程序的起始部分

	jmp LOADER_BASE_ADDR			;跳转到Loader

;--------------------------------------------------------------------------
;功能：读取eax=LBA扇区号
rd_disk_m_16:
        mov esi ,eax    ;备份eax
        mov di ,cx      ;备份cx

;读写硬盘
;1---设置要读取的扇区数
        mov dx ,0x1f2   ;设置端口号，dx用来存储端口号的
        mov al ,cl
        out dx ,al      ;读取的扇区数

        mov eax ,esi    ;恢复eax


;2---将LBA地址存入0x1f3～0x1f6
        ;LBA 7～0位写入端口0x1f3
        mov dx ,0x1f3
        out dx ,al

        ;LBA 15~8位写入端口0x1f4
        mov cl ,8
        shr eax ,cl     ;逻辑右移8位,将eax的最低8位移掉，让最低8位al的值变成接下来8位
        mov dx ,0x1f4
        out dx ,al

        ;LBA 24～16位写入端口0x1f5
        shr eax ,cl
        mov dx ,0x1f5
        out dx ,al

        shr eax ,cl
        and al ,0x0f    ;设置lba 24～27位
        or al ,0xe0     ;设置7～4位是1110表示LBA模式
        mov dx ,0x1f6
        out dx ,al

;3---向0x1f7端口写入读命令0x20
        mov dx ,0x1f7
        mov al ,0x20
        out dx ,al

;4---检测硬盘状态
.not_ready:
        ;同写入命令端口，读取时标示硬盘状态，写入时是命令
        nop
        in al ,dx
        and al ,0x88    ;第三位为1表示已经准备好了，第7位为1表示硬盘忙
        cmp al ,0x08
        jnz .not_ready

;5---0x1f0端口读取数据
        mov ax ,di      ;要读取的扇区数
        mov dx ,256     ;一个扇区512字节，一次读取2字节，需要读取256次
        mul dx          ;结果放在ax里
        mov cx ,ax      ;要读取的次数

        mov dx ,0x1f0
.go_on_read:
        in ax, dx
        mov [bx], ax    ;bx是要读取到的内存地址
        add bx, 0x02
        loop .go_on_read        ;循环cx次
        ret

        times 510-($-$$) db 0
        db 0x55,0xaa

loader

最后是loader 部分，其实前面已经有去掉gdt的版本，其实就是按着步骤来进入保护模式，只是需要一些数据定义，一些地址线，cpu寄存器开关，打开这些模式，转换译码方法。
没什么是难的，只要慢慢来。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
%include "boot.inc"
SECTION LOADER vstart=LOADER_BASE_ADDR
LOADER_STACK_TOP        equ     LOADER_BASE_ADDR

jmp     loader_start

;构建 GDT 及其内部的描述符
GDT_BASE:
        dd      0x00000000
        dd      0x00000000

CODE_DESC:
        dd      0x0000FFFF
        dd      DESC_CODE_HIGH4

DATA_STACK_DESC:        ;直接用普通的数据段作为栈段
        dd      0x0000FFFF
        dd      DESC_DATA_HIGH4

VIDEO_DESC:
        dd      0x80000007      ;limit=(0xbffff - 0xb8000)/4k = 7
        dd      DESC_VIDEO_HIGH4;此时dpl为0

GDT_SIZE        equ     $ - GDT_BASE    ;获取 GDT 大小
GDT_LIMIT       equ     GDT_SIZE - 1    ;获取 段界限

times   60      dq      0       ;预留60个空位，为以后填入中断描述符表和任务状态段TSS描述符留空间
                                ;times 60 表示后面的内容循环60次，是nasm提供的伪指令

SELECTOR_CODE   equ     (0x0001 << 3) + TI_GDT + RPL0
SELECTOR_DATA   equ     (0x0002 << 3) + TI_GDT + RPL0
SELECTOR_VIDEO  equ     (0x0003 << 3) + TI_GDT + RPL0

;以下是 gdt 指针，前2字节是gdt界限，后4字节是gdt起始地址
gdt_ptr dw      GDT_LIMIT
        dd      GDT_BASE

loadermsg db '2 loader in real.'

;---------------------------------------------------------
;INT 0x10       功能号:0x13     功能描述符:打印字符串
;---------------------------------------------------------
;输入:
;AH 子功能号=13H
;BH = 页码
;BL = 属性（若AL=00H或01H）
;CX = 字符串长度
;(DH,DL)=坐标(行，列)
;ES:BP=字符串地址
;AL=显示输出方式
;0——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置不变
;1——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置改变
;2——字符串中只含显示字符和显示属性。显示后，光标位置不变。
;3——字符串中只含显示字符和显示属性。显示后，光标位置改变。
;无返回值


loader_start:
        ;显示字符串，表示当前在实模式
        mov sp, LOADER_BASE_ADDR
        mov bp, loadermsg       ;ES:BP 字符串地址
        mov cx, 17              ;字符串长度
        mov ax, 0x1301          ;AH=13h，AL=01h
        mov bx, 0x001f          ;页号为0（BH=0h），蓝底粉红字（BL=1fh）
        mov dx, 0x1800          ;
        int 0x10                ;int 10 BIOS中断

        ;准备进入保护模式
        ;1.打开A20地址线
        in al, 0x92
        or al, 00000010B
        out 0x92, al

        ;2.加载GDT
        lgdt [gdt_ptr]

        ;3.将CR0的PE位置1
        mov eax, cr0
        or eax, 0x00000001
        mov cr0, eax

        jmp dword SELECTOR_CODE:p_mode_start    ;刷新流水线
                                               ;流水线是CPU 的工作方式，会把当前指令和后面的几个指令同时放在流水线中重叠执行，由于之前的代码是16位，接下来的代码变成32位了，指令按照16位进行译码会出错，通过刷新流水线可以解决这个问题

[bits 32]       ;编译成32位程序
p_mode_start:
        mov ax, SELECTOR_DATA
        mov ds, ax
        mov es, ax
        mov ss, ax
        mov esp, LOADER_STACK_TOP
        mov ax, SELECTOR_VIDEO
        mov gs, ax
        mov byte [gs:160],'P'

        jmp $

编译与写入磁盘

1
2
3
4
nasm -I include/ -o mbr.bin mbr.s
nasm -I include/ -o loader.bin loader.s
dd if=./mbr.bin of=/home/meiran/bochs/bin/hd60M.img bs=512 count=1 conv=notrunc
dd if=/home/meiran/Documents/OS/protect4/loader.bin of=/home/meiran/bochs/bin/hd60M.img bs=512 count=4 seek=2 conv=notrunc

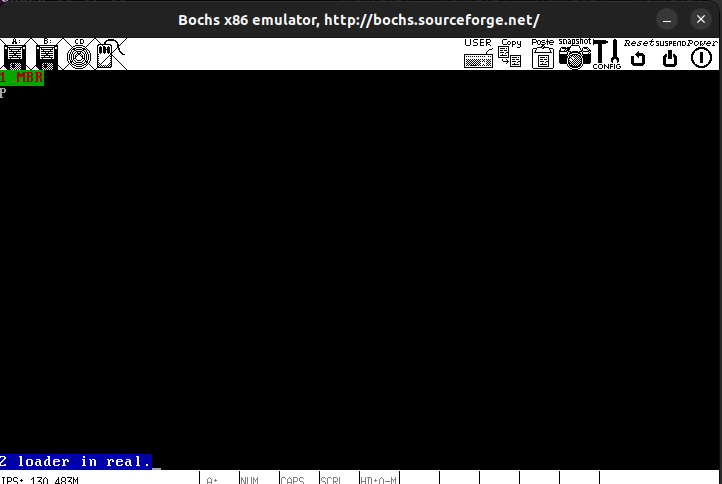

实验结果展示

可以看到我们在mbr和loader里打印的字符都出现了
最后成果

从实模式到保护模式的内存布局

回顾我们之前讨论的1MB内存空间分布，现在我们来看看具体的内存布局图和模式切换的影响：

实模式下的1MB内存布局详解

地址范围 大小 用途 重要说明
0x00000-0x003FF 1KB 🔗 中断向量表 256个中断向量，每个4字节
0x00400-0x004FF 256B 📋 BIOS数据区 设备状态、配置信息
0x00500-0x07BFF ~30KB 💾 可用内存区域1 Loader加载区(0x00900)在此
0x07C00-0x07DFF 512B 🎯 MBR区域 BIOS加载主引导记录到此
0x07E00-0x9FBFF ~608KB 💾 可用内存区域2 可放置操作系统代码
0x9FC00-0x9FFFF 1KB 📋 扩展BIOS数据区 扩展设备信息
0xA0000-0xBFFFF 128KB 📺 显存区域 0xB8000开始为文本显存
0xC0000-0xEFFFF 192KB 🔧 ROM扩展区 显卡BIOS等
0xF0000-0xFFFFF 64KB 🔒 BIOS ROM 系统固件代码

保护模式后的内存访问变化

关键变化：Loader进入保护模式后，使用32位寄存器选择同样的内存部分执行代码

注意我们代码中的代码段描述符起始地址是0，段界限是4gb，也就是所有的内存都能放代码，同时当前实模式下loader 所在的内存片段，
在保护模式的重新映射下不会有偏移。所以我们刷新流水线后修改段寄存器，就能根据偏移flag无痛的继续执行保护模式代码，这与我们设置 vstart 0x900也有关系。

内存保护的实现

进入保护模式后，虽然物理内存布局不变，但访问控制完全改变：

  • 段限长检查: 防止越界访问
  • 特权级检查: Ring0-Ring3的访问控制
  • 读写权限: 代码段只读，数据段可读写
  • 类型检查: 严格区分代码段和数据段

这样，同样的物理内存0x900处的Loader代码，在保护模式下通过32位寄存器和GDT描述符进行更安全、更高效的访问。
